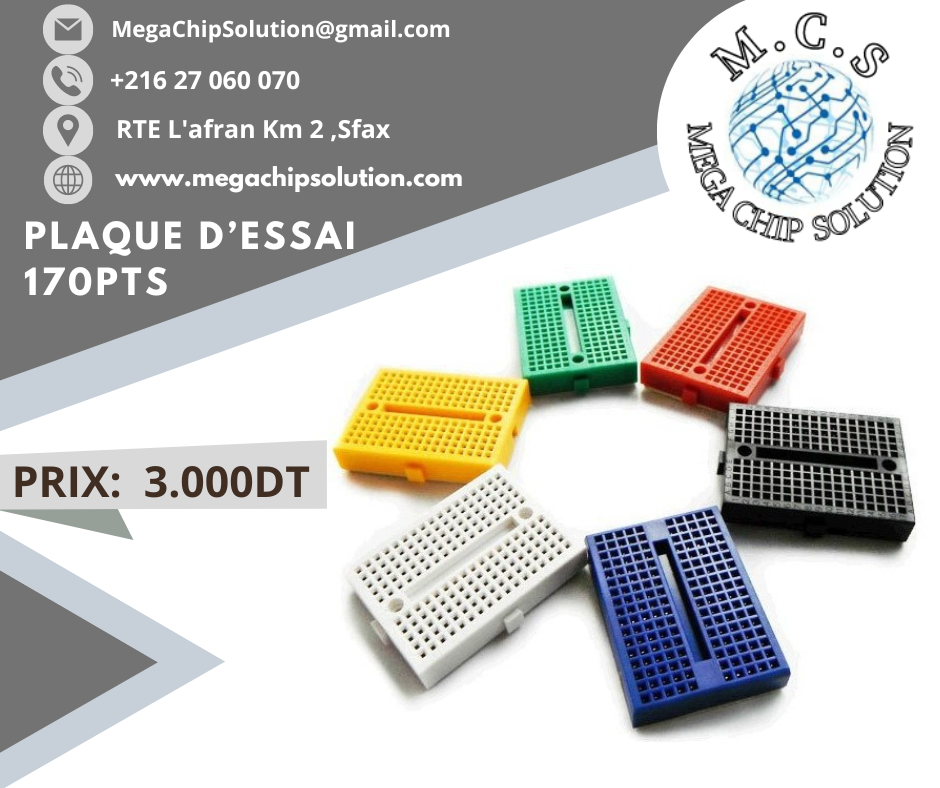

Tout ce que vous devez savoir sur Plaque d’essai à 170 points

La plaque d’expérimentation 170 points est un outil indispensable pour toute personne impliquée dans l’électronique, en particulier les débutants et les bricoleurs. Sa conception compacte et sa polyvalence la rendent idéale pour les petits projets, le prototypage et l’apprentissage des circuits. Dans cet article, nous allons examiner en profondeur tout ce que vous devez savoir sur la plaque d’expérimentation 170 points, de ses caractéristiques et avantages à ses diverses applications dans les projets électroniques.

Qu’est-ce qu’une breadboard ?

Avant de nous intéresser de plus près à la plaque d’essai à 170 points, définissons d’abord ce qu’est une plaque d’essai. Une plaque d’essai est une plate-forme réutilisable utilisée pour construire et tester des circuits électroniques sans avoir besoin de soudure. Il s’agit essentiellement d’un terrain d’essai pour des prototypes temporaires, vous permettant de modifier librement la conception de vos circuits avant de finaliser votre projet. Les plaques d’essai sont disponibles en différentes tailles, et la version à 170 points est l’une des options les plus compactes.

Principales caractéristiques de la maquette à 170 points

La plaque d’expérimentation à 170 points est particulièrement appréciée pour les projets à petite échelle en raison de sa taille et de sa simplicité. Voici quelques-unes de ses principales caractéristiques :

• Taille compacte : Mesurant environ 35 mm sur 47 mm, la platine d’expérimentation à 170 points est suffisamment petite pour s’adapter aux espaces restreints mais suffisamment grande pour accueillir les composants essentiels du circuit.
• 170 points de connexion : la maquette se compose de 170 points de connexion où vous pouvez connecter des composants électroniques, des fils et d’autres éléments.
• Dos autocollant : la plupart des planches à pain 170 points sont dotées d’un support adhésif pelable et collant, vous permettant de les fixer facilement sur n’importe quelle surface plane.
• Rails à code couleur : la platine d’expérimentation comporte souvent des rails à code couleur pour une identification facile des lignes d’alimentation et de terre.
• Conception sans soudure : vous n’avez pas à vous soucier de la fixation permanente des composants, car la planche à pain utilise des clips à ressort pour maintenir les fils et les composants en place.

Pourquoi utiliser une planche à pain à 170 points ?

Pour les passionnés d’électronique, les ingénieurs et les étudiants, la plaque d’expérimentation à 170 points présente plusieurs avantages qui en font un outil incontournable pour la conception de circuits :

1. Portabilité

La petite taille de la platine d’expérimentation à 170 points la rend facile à transporter. Que vous participiez à des ateliers ou que vous travailliez sur des projets en déplacement, cette platine d’expérimentation peut se glisser dans votre sac ou même dans votre poche. Sa portabilité est particulièrement avantageuse dans les contextes éducatifs ou lorsque vous devez travailler sur plusieurs prototypes.

2. Test de circuit facile

Grâce à sa conception sans soudure , la platine d’expérimentation à 170 points permet un montage et un démontage faciles des circuits électroniques. Vous pouvez facilement expérimenter différentes configurations, résoudre des problèmes et apporter des ajustements à la conception de votre circuit sans craindre d’endommager vos composants.

3. Abordable pour les débutants

Si vous débutez en électronique, vous n’avez pas besoin d’une grande et coûteuse plaque d’expérimentation. La version à 170 points est très abordable et offre suffisamment d’espace pour les circuits de base. C’est un moyen économique d’apprendre et de s’entraîner à construire des circuits sans faire un investissement important.

4. Idéal pour les projets à petite échelle

Si vous n’avez pas besoin d’une grande plaque d’expérimentation pour des conceptions complexes, la version 170 points est idéale pour les projets à petite échelle comme les circuits LED simples, les résistances et les conceptions à base de transistors. Elle maintient votre espace de travail propre et organisé tout en offrant les fonctionnalités dont vous avez besoin.

Comment utiliser une maquette à 170 points

L’utilisation d’une plaque d’expérimentation peut sembler compliquée au début, mais une fois que vous avez compris la disposition, cela devient un jeu d’enfant. Voici un guide de base pour l’utilisation d’une plaque d’expérimentation à 170 points :

Étape 1 : Comprendre la mise en page

La plaque d’essai comporte deux types de sections : les barrettes de connexion (pour les composants) et les barrettes de bus (pour la distribution de l’alimentation). Les barrettes de connexion sont divisées en rangées et servent à placer des composants électroniques tels que des résistances, des transistors et des LED. Les barrettes de bus longent généralement les côtés et servent à connecter les alimentations et la terre.

Étape 2 : Insérer les composants

Pour utiliser la plaque d’essai, il vous suffit d’insérer les pattes de vos composants dans les trous (points d’attache). Les clips à ressort de la plaque d’essai les maintiendront en place. Aucune soudure n’est requise, ce qui facilite le réglage ou le remplacement des composants.

Étape 3 : Connexion avec des câbles de liaison

Les fils de liaison servent à connecter différents composants du circuit. Ces fils peuvent être facilement insérés dans les points de connexion de la platine d’expérimentation pour établir des connexions. Veillez à utiliser des fils à code couleur (rouge pour l’alimentation, noir pour la terre) pour faciliter le suivi de vos connexions.

Étape 4 : Alimentez votre circuit

Une fois vos composants et vos câbles de connexion en place, connectez votre circuit à une source d’alimentation. Il peut s’agir d’une batterie, d’une alimentation USB ou d’une alimentation de laboratoire. Vérifiez toujours vos connexions pour éviter les courts-circuits.

Applications de la maquette à 170 points

La plaque d’expérimentation à 170 points est utilisée dans une large gamme de projets, des circuits éducatifs simples aux prototypes plus avancés. Voici quelques applications courantes :

1. Apprendre l’électronique

Pour les débutants, la plaque d’expérimentation à 170 points est parfaite pour expérimenter des circuits de base. Vous pouvez en apprendre davantage sur les résistances, les condensateurs, les transistors et d’autres composants électroniques en construisant de petits circuits fonctionnels.

2. Prototypage de petits circuits

Si vous développez un petit circuit qui ne nécessite pas beaucoup de composants, la plaque d’essai à 170 points est idéale. Vous pouvez tester votre conception avant de vous engager dans une solution plus permanente comme la soudure ou la fabrication de PCB.

3. Projets Arduino et Raspberry Pi

De nombreux amateurs utilisent la plaque d’expérimentation à 170 points avec des microcontrôleurs comme Arduino et Raspberry Pi. Elle leur permet de connecter des capteurs, des LED et d’autres composants pour prototyper des projets simples sans avoir besoin d’une plaque d’expérimentation plus grande.

4. Circuits LED simples

Un projet courant pour les débutants consiste à créer des circuits LED . La plaque d’expérimentation à 170 points est parfaite pour ces projets, vous permettant d’expérimenter différentes couleurs et configurations. Vous pouvez même en apprendre davantage sur les résistances de limitation de courant et sur leur fonctionnement en conjonction avec les LED.

5. Robotique DIY

Pour les amateurs de robotique DIY, la plaque d’expérimentation à 170 points peut être utilisée pour prototyper des circuits de contrôle de moteur simples, des capteurs et d’autres éléments électroniques essentiels à la construction de robots fonctionnels.

Choisir la bonne maquette pour votre projet

Bien que la plaque d’essai à 170 points soit un excellent outil pour les petits projets, il est important de savoir quand choisir une plaque d’essai plus grande ou plus spécialisée. Si vous travaillez sur des circuits plus complexes qui nécessitent plusieurs CI (circuits intégrés) ou de nombreuses connexions, vous pouvez envisager une plaque d’essai à 400 ou 830 points pour plus d’espace.

Cependant, pour l’apprentissage et les projets à petite échelle, la maquette à 170 points reste une option abordable, portable et très fonctionnelle.

Conclusion : pourquoi vous devriez envisager une maquette à 170 points

La plaque d’expérimentation à 170 points est un outil indispensable pour toute personne intéressée par l’électronique, que vous soyez étudiant, amateur ou ingénieur expérimenté. Sa petite taille , son prix abordable et sa polyvalence en font un choix idéal pour le prototypage et l’apprentissage des principes fondamentaux de la conception de circuits. Que vous construisiez des circuits LED simples ou que vous travailliez sur la robotique DIY , cette plaque d’expérimentation offre une solution pratique et sans soudure pour vos projets.

En conclusion, la plaque d’expérimentation à 170 points est bien plus qu’un simple outil pour débutants ; c’est une plate-forme fiable et flexible qui s’adapte à une grande variété d’utilisations en électronique. Sa conception compacte permet un transport et une organisation faciles, tandis que la fonction sans soudure encourage l’expérimentation et l’apprentissage. Si vous recherchez une plaque d’expérimentation économique , facile à utiliser et portable , la version à 170 points devrait figurer en tête de votre liste.

---

Principaux points à retenir :

• Compact et portable : parfait pour les petits projets et facile à transporter.
• Conception sans soudure : facile à utiliser et permet des changements fréquents dans la configuration du circuit.
• Abordable : Idéal pour les débutants ou les projets à petite échelle sans se ruiner.
• Applications polyvalentes : idéal pour l’apprentissage de l’électronique, le prototypage et les projets de bricolage.
